一、网架逆向基本步骤：

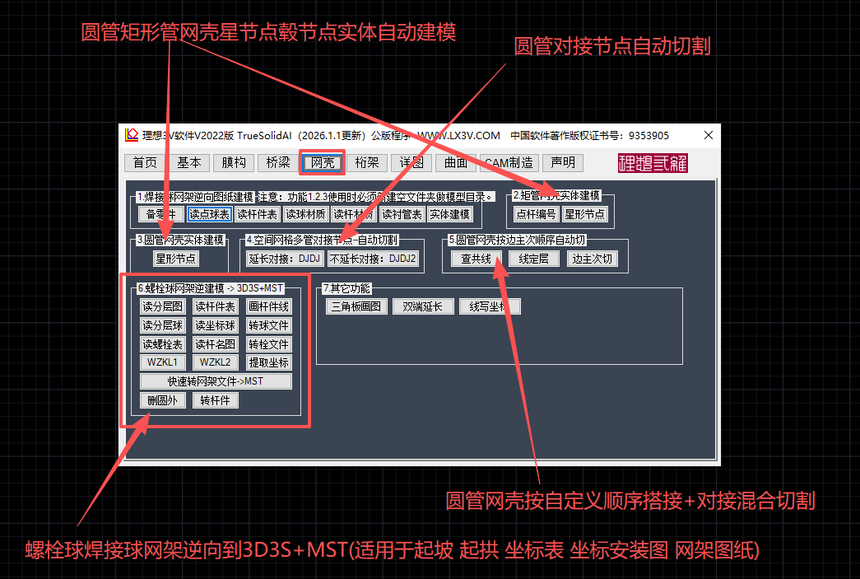

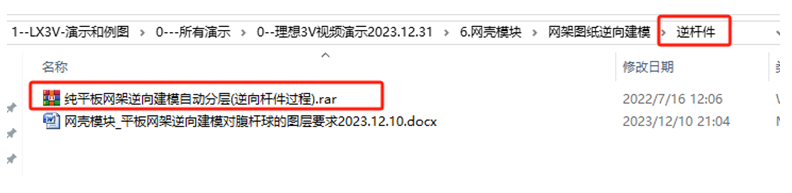

1. 根据图纸逆向杆件，图纸按纯平板逆向出cad线模型，线根据杆件截面自动分层。

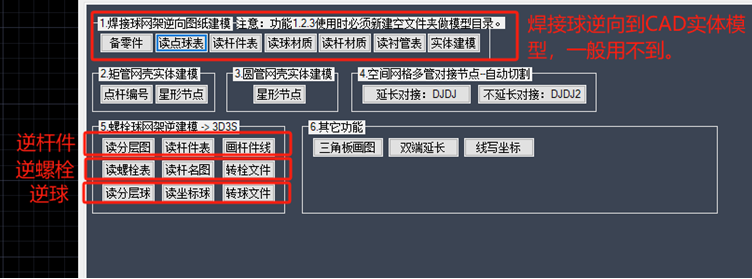

1.1先用读分层图。获得杆件数据。步骤见例图。
1.2读3列杆件表获得数据。
1.3画杆件线。在cad里新建一个dwg运行画杆件线。
把获得的线模型，用3D3S网架模块打开，按图层截面附上杆件截面。
3D3S网架模块,要把上层下层杆件定义层面，才能成为网架模型。

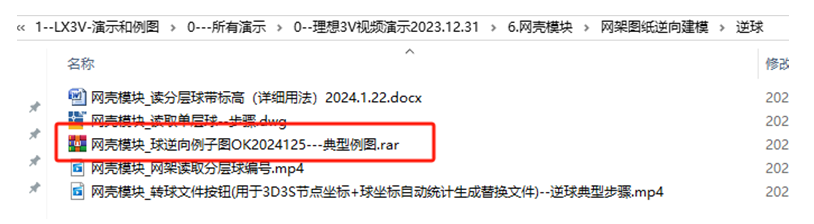

2. 逆向球.
2.1读分层球，用于获得平板网架分层球数据。
2.2读坐标球用于带坐标的异形网架逆向。
2.3网架模型先固定一个球直径，然后导出球excel表格。
2.4网架模型导出坐标npos文件。
2.5运行转球文件，用以上数据生成替换数据。用来替换2.3的excel表格的球一列数据。注意不要自己新建excel表格，和3D3S格式不匹配。只能用数据去修改2.3步骤导出的表格。

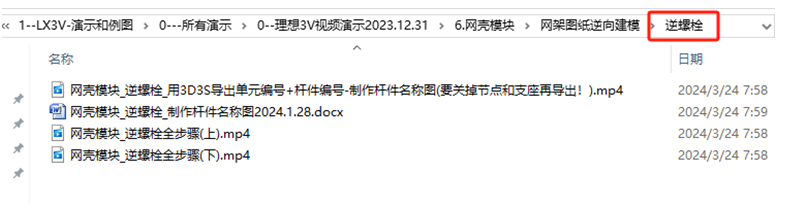

3.逆向螺栓。
也是替换螺栓表excel数据
3. 起坡起拱。
杆件，球，螺栓都逆向到3D3S了，此时通过3D3S节点移动到线等功能实现起坡起拱。
二、网架逆向常见注意事项
1.图纸要纠错。教育版图纸要转正常版。图纸炸开几次，要求杆件为line线类型，球为circle 圆类型。纠错详细步骤见演示包文档。Overkill命令删除重复图元。图纸里无关图元要删除，删除支座。只能剩下杆件线，球，文字。各个层的球位置要对应，如果腹杆层的球和上下层的球位置由于图纸被篡改而错位，会导致画出杆件的腹杆和上下层不交到一点。要修正球的位置改正图纸再进行下一步。
2.画杆件线时不要用网架明细表校核，除非是完全没有坡度的可以用杆件表校核。因为杆件表长度是成型后的，而先按平板逆向长度肯定和起坡成型后的不一致。逆向时按图纸逆向的是纯平的结构，和起坡后成型的模型的杆件长度是不一致的，所以用杆件表长度校核肯定是不相等的。
3.逆杆件逆球要选择模型上同一个基点。基点就是模型上一个点在平面上的投影。比如可以选择上层的左下角球的中心为基点。点取时要精确捕捉到圆心。
4.逆杆件时要求上层球和下层球为不同图层。腹杆图里的球和以上对应图层。见文档说明。
5.逆杆件时，要注意腹杆图里不允许有球编号。竖向腹杆编号移动到球内部来表示这里有根竖向腹杆。
6.练习时先用演示包的例图练习，掌握步骤。演示包里的例图就是步骤，就是图形格式的要求。而视频演示来不及详细介绍细节。
7.读取图前，拷贝到新建DWG文件保存，然后读取。因为原图纸可能带有加密数据或者干扰图元数据。非标准的干扰数据会影响程序正常运行。
